Ultrazvuková rozprašovacia dýza odolná voči vysokej teplote

Ultrazvuková rozprašovacia dýza odolná voči vysokej teplote

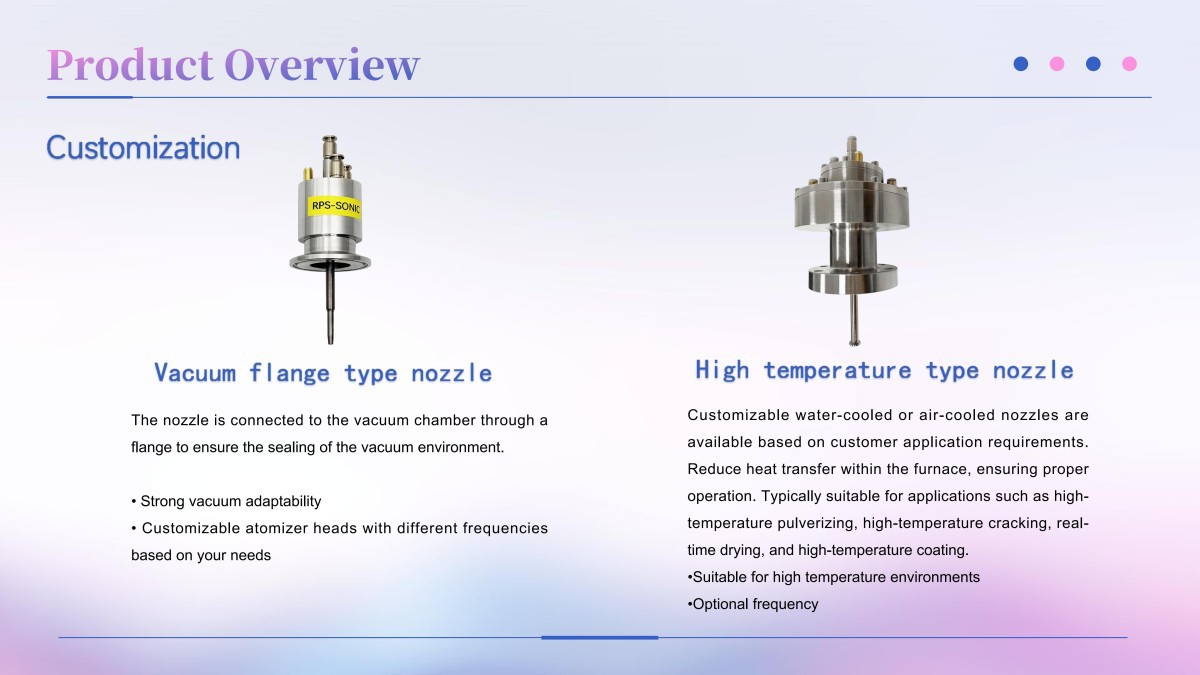

V prostrediach s vysokou{0}}teplotou, ako je chemický a energetický priemysel, konvenčné ultrazvukové rozprašovacie dýzy často zaznamenávajú zníženie výkonu a poškodenie komponentov v dôsledku nadmerne vysokých okolitých teplôt. Ultrazvuková rozprašovacia dýza s plášťom-vysokým teplotám-odolnej voči studenej-vode- prekonáva tieto obmedzenia prostredníctvom inovatívneho dizajnu plášťa so studenou-vodou-. Zachováva presné výhody ultrazvukovej atomizácie a zároveň stabilne odoláva extrémnym teplotám, čo z nej robí výkonný atomizér špeciálne navrhnutý pre priemyselné aplikácie pri vysokých-teplotách.

Parameter:

1. Dizajn jadra: Studená-vodná bunda - „Ochranný štít“ s vysokou-teplotou
Hlavná inovácia tejto trysky spočíva v jej zabudovanej-štruktúre plášťa so studenou{1}}vodou. Obklopuje súčasti jadra ultrazvukovej rozprašovacej trysky (prevodník a hrot trysky) a vytvára utesnený chladiaci kanál. Počas prevádzky cirkulujúca chladiaca voda (alebo iné chladiace médium) nepretržite prúdi cez plášťový kanál, pričom odoberá teplo prenesené do komponentov jadra prostredníctvom výmeny tepla, čím sa teplota komponentov udržiava v bezpečnom prevádzkovom rozsahu (zvyčajne menej alebo rovnajúci sa 70 stupňom). Dizajn bundy so studenou vodou ponúka dve kľúčové výhody:
Presná regulácia teploty: Špirálová prietoková dráha plášťa poskytuje veľkú kontaktnú plochu s hlavnými komponentmi, čím zabezpečuje rovnomerný prietok chladiaceho média. Prietok chladiacej vody je možné dynamicky upravovať na základe okolitej teploty, čím sa zabráni lokálnemu prehriatiu alebo prechladeniu a zabezpečí sa stabilný výkon atomizácie.
Odolné voči korózii-a vysoké{1}}teploty: Plášť je vyrobený z vysokoteplotnej nehrdzavejúcej ocele (316L) alebo špeciálnej zliatiny, ktorá je schopná odolávať vonkajším teplotám 200 – 800 stupňov a zároveň odoláva korózii z chladiaceho média a atomizovanej kvapaliny, čím sa predlžuje životnosť trysky.
II. Hlavné výhody: Prelomový výkon v-vysokoteplotných prostrediach
1. Vysoká-teplotná stabilita
Konvenčné ultrazvukové rozprašovacie trysky sú náchylné na problémy, ako je znížená účinnosť a degradácia izolácie v prostrediach nad 150 stupňov. Táto dýza však vďaka nepretržitému chladeniu, ktoré zabezpečuje plášť so studenou vodou, môže stabilne pracovať v prostredí s vysokou-teplotou 200 – 800 stupňov (ako je chladenie konvertora oceliarní a atomizácia chemického reaktora), pričom dosahuje viac ako 3 000 hodín nepretržitej prevádzky bez zníženia výkonu.

2. Účinok atomizácie neovplyvnený vysokými teplotami
Vysoké teploty nemenia rovnomernosť a jemnosť atomizovaných častíc. Využitím vysokofrekvenčných ultrazvukových vibrácií (20 – 120 kHz) a ochrany komponentov jadra plášťom studenej vody je priemer atomizovaných častíc stabilne kontrolovaný na 5 – 50 μm s odchýlkou ​​častíc menšou alebo rovnou 5 %. To zabraňuje nerovnomernej atomizácii spôsobenej tepelnou deformáciou konvenčných dýz pri vysokých teplotách.
3. Vhodné pre-vysokoteplotnú atomizáciu médií
Nielenže dokáže odolávať vysokým vonkajším teplotám, ale dokáže priamo rozprašovať aj vysokoteplotné-kvapaliny (ako sú roztavené soli a horúce chemické suroviny) pri teplote 80 – 150 stupňov . Plášť studenej vody je fyzicky izolovaný od atomizačného kanála, čím zabraňuje miešaniu chladiaceho média s atomizovanou kvapalinou, zaisťuje čistotu atomizovaného média a stabilitu procesu. 4. Nízka spotreba energie a dlhá životnosť
Metóda chladenia vodou-chladeného plášťa spotrebuje veľmi málo energie (na prevádzku si vyžaduje len malé obehové vodné čerpadlo), čím sa spotreba energie zníži o 30 % v porovnaní s tradičným riešením „chladenie vzduchom +-vysokofrekvenčný odvod tepla“. Okrem toho hlavné komponenty pracujú pri izbovej teplote počas dlhších období, čím sa znižuje chybovosť o 60 % a životnosť sa predlžuje 2-3-krát v porovnaní s konvenčnými tryskami odolnými voči vysokej teplote-.

III. Typické aplikačné scenáre: Zameranie sa na-vysokoteplotné priemyselné potreby
1. Hutníctvo a oceliarsky priemysel
Konvertor/chladenie vysokej pece: Chladiaca voda sa rozprašuje na jemné častice a rozprašuje sa do vysokoteplotnej pece-, pričom rýchlo absorbuje teplo a dosiahne ochladenie. Vyhnete sa tak veľkým teplotným gradientom a skrátenej životnosti spojenej s tradičným chladením vodným-rozprašovaním.

Sekundárne chladenie ingotov na kontinuálne liatie: V prípade ingotov na kontinuálne liatie pri vysokých{0}}teplotách sa presné atomizačné chladenie používa na riadenie teplotného gradientu v ingotoch, zníženie trhlín a zlepšenie kvality ingotov.

2. Chemický a energetický priemysel
Vysokoteplotné plnenie reaktora: Vysokoteplotné kvapalné suroviny (ako je roztavená živica a horúci katalyzátor) sa atomizujú a rozprašujú do reaktora, aby sa zväčšila kontaktná plocha medzi surovinami a reaktantmi, zlepšila sa účinnosť reakcie a zabránilo sa nerovnomernej reakcii spôsobenej aglomeráciou surovín v dôsledku vysokej teploty.
Denitrifikácia v kotloch na výrobu energie z biomasy: Denitrifikačné činidlá (ako je roztok amoniaku a močoviny) sa atomizujú v dymovode vysokoteplotných kotlov, aby sa dôkladne zmiešali so spalinami, čím sa zlepšuje účinnosť denitrifikácie a spĺňajú požiadavky na emisie do životného prostredia.
3. Priemysel keramiky a stavebných materiálov
Vlhčenie a chladenie keramickej pece: Počas procesu vypaľovania keramiky sa do pece rozprašuje vodná para s vysokou{0}}teplotou, aby sa udržala stabilná vlhkosť. Atomizované chladenie presne riadi teplotný profil v peci, čím zlepšuje hustotu a lesk keramických výrobkov.
Využitie odpadového tepla z cementovej rotačnej pece: Do sekcie odpadového tepla rotačnej pece sa rozprašuje rozprášená voda, ktorá absorbuje odpadové teplo na výrobu pary, ktorá sa používa na výrobu energie alebo vykurovanie, čím sa dosiahne rekuperácia energie a zníži sa spotreba energie.

4. Ochrana životného prostredia a likvidácia odpadu
Chladenie a odkysľovanie spaľovne odpadu: Atomizovaná chladiaca voda na výstupe zo spaľovne znižuje teplotu spalín. Súčasne atomizované alkalické odkysľovacie činidlá (ako je roztok hydroxidu vápenatého) neutralizujú kyslé látky (HCl a SO₂) v spalinách, čím sa znižujú emisie škodlivých plynov.
